可燃有毒气体探测器为双腔体结构设计，具有LED现场显示，红外遥控器校零、标定等功能。防爆等级为Exd II CT6 Gb，防护等级为IP65，适用于化工、户外灌区等环境下。可通过ZA-K6000-ZL系列控制器实现校零、标定。两线制无极性供电和信号传输，安装简 单，布线经济。

    壁挂式可燃有毒气体浓度报警器由报警控制器和气体探测器两部分组成，控制器可放置于值班室内，主要对各监测点进行控制，气体探测器安装于气体最易泄漏的地点，气体探测器的核心部件为内置的气体传感器，气体传感器检测空气中可燃有毒气体的浓度。气体探测器将传感器检测到的可燃有毒气体浓度转换成电信号，通过线缆传输到控制器，可燃有毒气体浓度越高，电信号越强，当可燃有毒气体浓度达到或超过报警控制器设置的报警点时，可燃有毒气体浓度报警器发出报警信号，并可启动电磁阀、排气扇等外联设备，自动排除隐患。

可燃有毒气体探测器产品介绍

 产品介绍

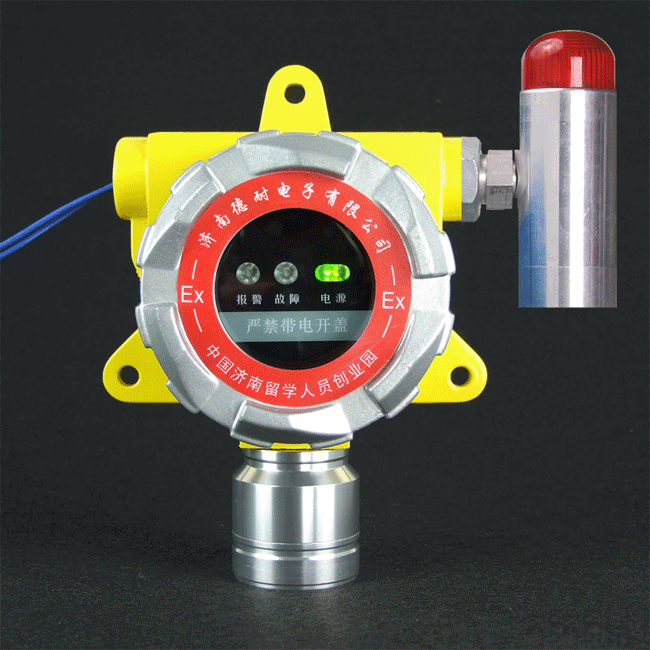

   ZA-T600-ZLGX型气体探测器为双腔体结构设计，具有LED现场显示，红外遥控器校零、标定等功能。防爆等级为Exd II CT6 Gb，防护等级为IP65，适用于化工、户外灌区等环境下。可通过ZA-K6000-ZL系列控制器实现校零、标定。两线制无极性供电和信号传输，安装简单，布线经济。
   本产品设计遵循的国家标准为GB15322.1-2003、GB12358-2006，该探测器可以固定安装在有被测气体泄漏的室内、外危险场所。起到现场监测的作用，若监测位置有气体泄露时，气体探测器会在第一时间，把现场泄露的气体浓度数据，传输给控制器，由控制器进行数据处理。
   产品资质证书：ISO9001:2000质量管理体系认证、消防产品型式认可证及产品检验报告、制造计量器具许可证、防爆合格证等。
性能特点
◆ LCD浓度显示，LED状态指示
   LCD现场浓度显示，LED现场状态指示，可实时显示测器的运行状态。
◆ 数字信号
   与模拟信号4-20mA标准电流信号相比，调换前无需先进行调试，可随时随意调换气体探测器的位置，维护更方便。优点准确率高，传输距离较远，抗干扰好。
◆ 测量准确
   传感器采用进口气体敏感元件，精度高，零点漂移小，抗中毒性能好。
◆ 防爆型设计
   可用于工厂条件的1、2区危险场合。
◆ 维修方便
   传感器采用数字化模组设计，现场更换时无需校零、标定。
◆ 声光报警（选配）
   可选配专用的防爆声光报警灯，实现现场声光报警。
◆ 防水设计
   专业的双腔体结构设计，适用于户外环境。
技术参数
认      证
公安部消防电子产品合格评定中心
应用标准：GB15322.1-2003 GB12358-2006
防爆认证：Exd II CT6 Gb
防护等级：IP65
电     气
供电电源：DC36V±15%
最大功率：< 1W
通讯方式：M-BUS总线
信号输出：1组无源常开信号
准 确 度：±5FS
接线端子：适合导线截面积0.5-2.5mm2
安装线缆：RVS 2×2.5mm2
检测原理：催化燃烧式、电化学式、红外式、半导体式
相应时间：催化燃烧式 T90＜30s、电化学式,半导体式 T90＜60s、红外式 T90＜90s
结      构
材料：铸铝
重量：1.5kg
外形尺寸：190mm×130mm×75mm
防爆连接螺纹：G3/4"内螺纹
环     境
I P 等 级：IP65
工作温度：-40℃～70℃
湿度范围：10%RH～95%RH
存储温度：-25℃～55℃
压力范围：86kPa～106kPa
传输距离：≤1200m
安装方式：壁挂式、抱管式、穿管式
配套使用的控制器：ZA-K6000-ZL9、ZA-K6000-ZL30、ZA-K6000-ZL60型气体报警控制器。
安装固定孔直径为：Φ8mm
探测器安装时应使传感器朝下固定
正确连线后，应固定好探测器外盖，以达到防爆要求。
气体探测器应安装在气体易泄漏场所，具体位置应根据被检测气体相对于空气的比重决定。
    1、当被检测气体密度比重大于空气比重时，气体探测器应安装在距离地面(30～60)cm处，且传感器部位向下。
    2、当被检测气体密度比重小于空气比重时，气体探测器应安装在距离顶棚(30～60)cm处，且传感器部位向下。
◆ 检测范围：25平方左右。
◆ 为了正确使用气体探测器及防止气体探测器故障的发生，请不要安装在以下位置：
    1、直接受蒸汽、油烟影响的地方；
    2、给气口、换气扇、房门等风量流动大的地方；
    3、水汽、水滴多的地方（相对湿度≥95%RH）；
    4、温度在-40℃以下或65℃以上的地方；
    5、有强电磁场的地方。

可配套使用的可燃有毒气体报警控制器产品介绍

产品概述
    ZA-K6000-ZL可燃有毒气体控制器通过查询方式获得探测器信息，经过高速CPU数据处理，通过LCD显示出探测器相应的浓度、状态并输出相应的控制信号。
    本产品设计遵循国标GB16808-2008。控制器外形美观、显示界面清晰、操作简单，产品整机采用模块化结构设计，便于维护。
主要特点
◆ 工作方式
   M-BUS两总线通讯，负载容量ZA-K6000-ZL9 ≤9路，ZA-K6000-ZL30≤30路，ZA-K6000-ZL60≤60路。
◆ 可靠性高
   CPU采用16位单片机，运行速度快，可靠性高。
◆ 操作方便
   可对在线探测器远程校零，标定。
◆ 安全性高
   多重密码保护，操作级别不同密码不同，安全性高。
◆ 显示直观、清晰
   采用高亮LCD显示，可实时显示控制器工作时间，报警、故障记录。大容量报警，开、关机记录，历史记录掉电不丢失。
◆ 多种信号输出
   2组开关量输出。通过配接模块可选择输出4-20mA，GPRS/GSM，UDP/TCP/HTTP信号。
   选配设备
1、10组继电器触点信号输出(选配)：
 选配MK-ZL-W10执行器，可输出10组无源（或有源，可根据需求定制）开关量信号，实现分区控制器
2、输出标准modbus/RTU协议的485信号(选配)：
 可输出标准modbus/RTU协议的RS485信号，能与上位机控制系统联网，实现异地监控。
3、输出4-20mA信号(选配)：
 可输出4-20mA，能与上位机控制系统联网，实现异地监控。
4、GPRS/GSM数据传输模块(选配)：
 可将控制器的数据传到上位机实现集中监控，同时可以在浓度发生报警后发短信给负责人。
◆ 安装方便
   专用的安装支架，现场安装方便。
技术参数
结构
◆ 重量：ZA-K6000-ZL9 ：1.8㎏
         ZA-K6000-ZL30：3.4㎏
         ZA-K6000-ZL60：4.4㎏
◆ 材质：ABS或Q235+ABS
◆ 尺寸：ZA-K6000-ZL9 ：288mm×220mm×86mm
         ZA-K6000-ZL30：320mm×250mm×94mm
         ZA-K6000-ZL60：290mm×380mm×94mm
电气
◆ 供电电压：AC220V±15%、50-60Hz
◆ 最大功率： ≤10W
◆ 信号输入：M-BUS信号
◆ 继电器容量：5A/220V
◆ 存储容量：报警记录：1000条
             开机记录：100条
             关机记录：100条
认证
◆ 公安部：消防电子产品合格评定中心
◆ 应用标准：GB16808-2008
环境
◆ IP等级：IP30
◆ 工作温度：0℃～40℃
◆ 湿度范围：10%RH～95%RH
◆ 压力范围：86Kpa～106Kpa
◆ 存储温度：-10℃～50℃
产品安装
◆ 配套使用的探测器：ZA-T6000-ZL、ZA-T6000-ZLG、ZA-T6000-ZLGX型气体探测器；
◆ 连接探测器的数量：ZA-K6000-ZL9可连接1~9只气体探测器；
                    ZA-K6000-ZL30可连接1~30只气体探测器；
                    ZA-K6000-ZL60可连接1~60只气体探测器；
◆ 与气体探测器接线方式：RVS 2*2.5mm2；
◆ 气体报警控制器为非防爆的产品应安装在监控室或室内安全区域或无爆炸性气体的环境下，采用壁挂式安装；
◆ 安装高度：
   请在墙壁上打上2个直径为5mm的固定孔（水平距离为180mm）。
   将安装板固定在墙壁上。
   将控制器背面的安装挂钩悬挂在安装板上。

资质认证

可燃有毒气体探测器通过公安部消防产品型式认可证书CCCF、国家消防电子产品质量监督检验中心检验报告、中华人名共和国制造计量器具许可证CMC、防爆合格证。

生产流程

济南德耐电子有限公司生产的可燃有毒气体探测器的厂家，已获得国家消防电子产品检测中心颁发的消防产品型式认可证书，具有国家质量技术监督部门颁发的计量器具生产许可证。
